まずは動画をご確認ください。
これまでの主な受賞歴
NETIS登録情報
対象技術：魚群探知機を用いたダム貯水池３Dマッピング技術「Nソナー」
NETIS登録番号：QS-220006-A
NETIS登録情報を見る（外部リンク：国土交通省）

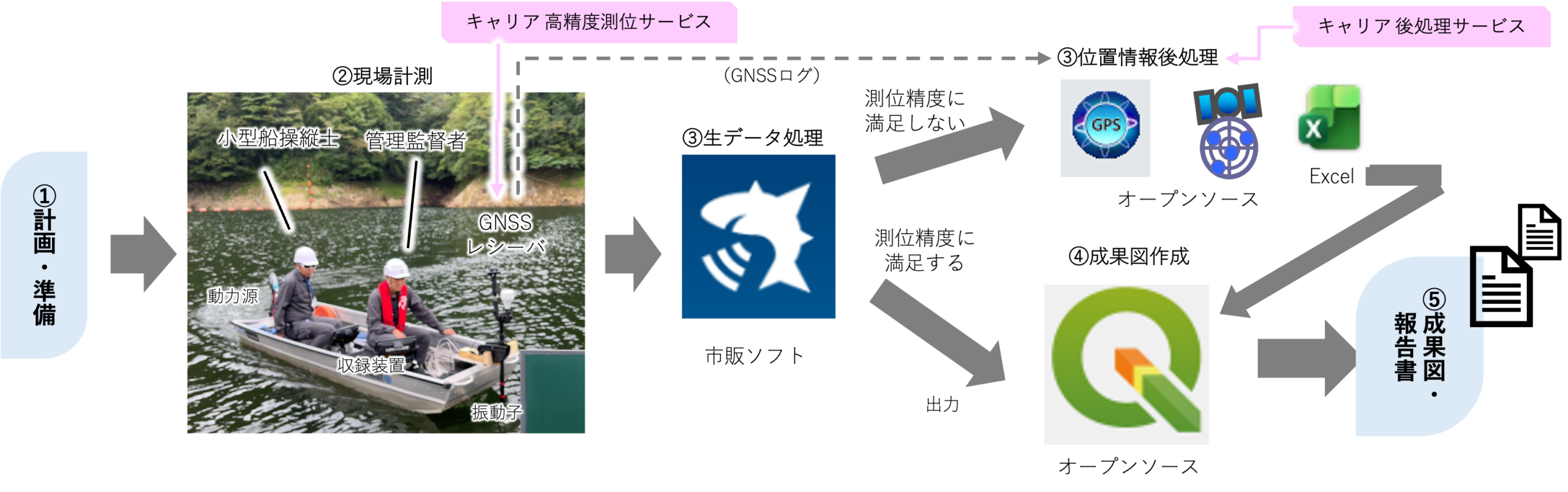

Nソナーによる作業手順

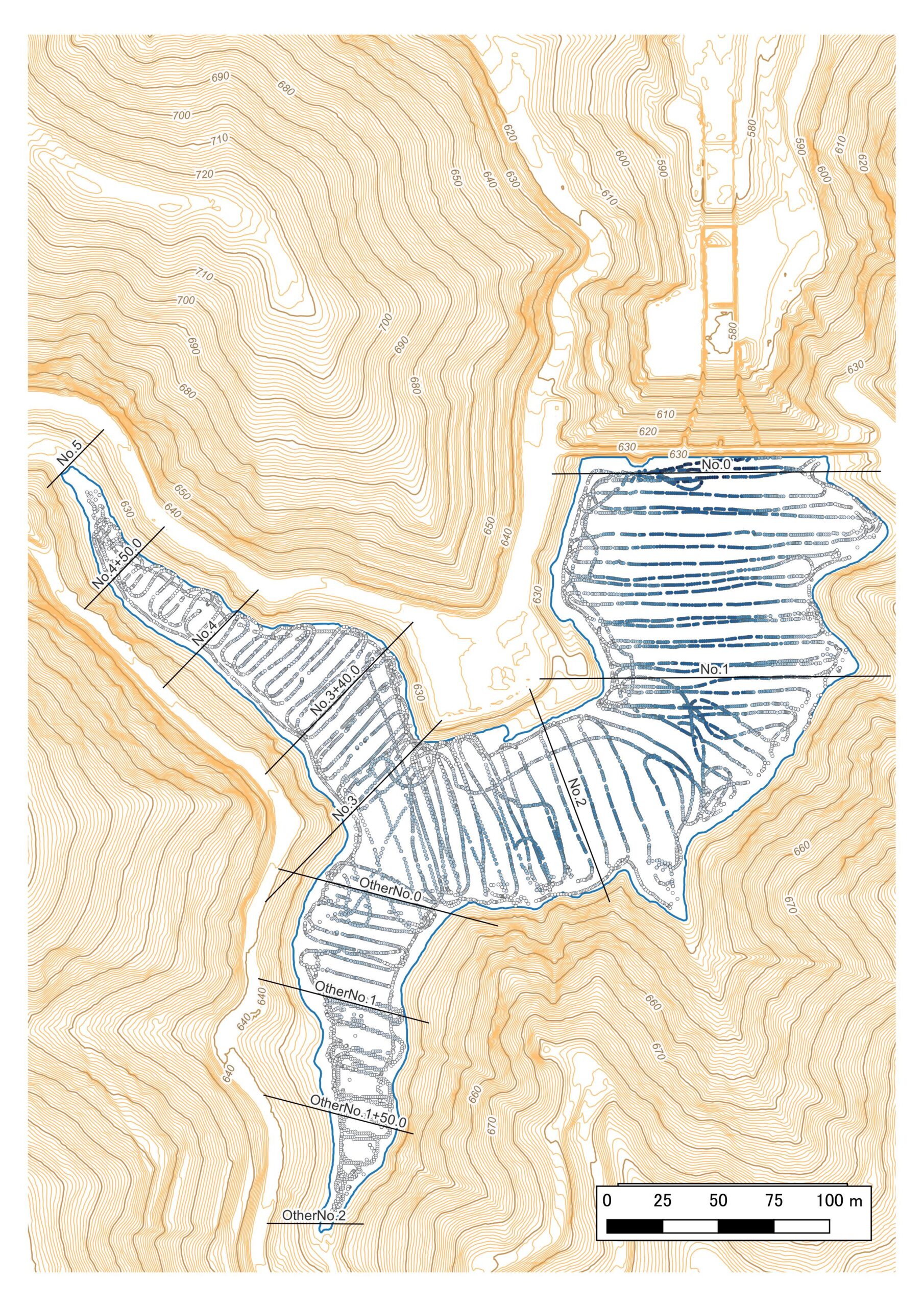

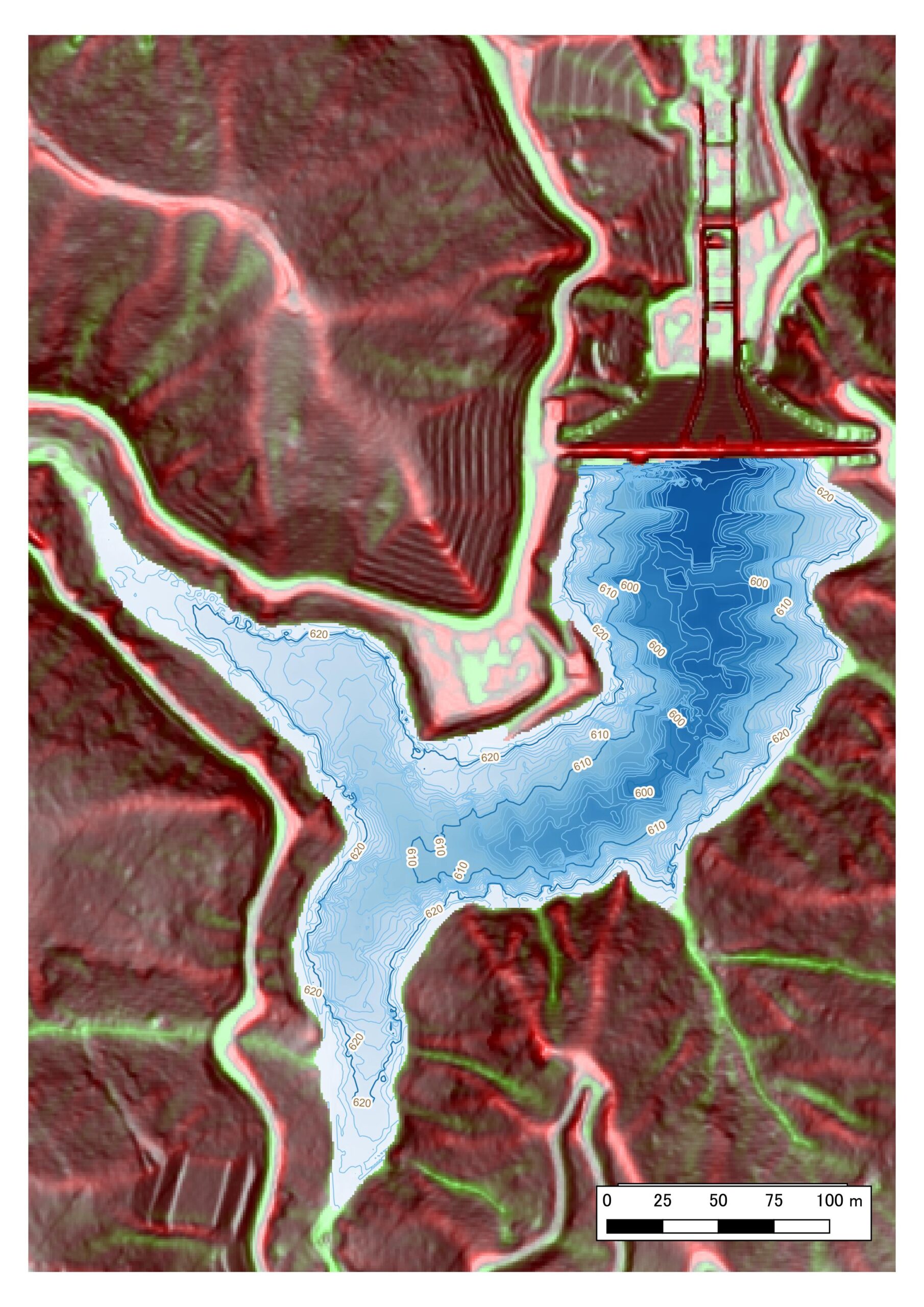

成果図イメージ

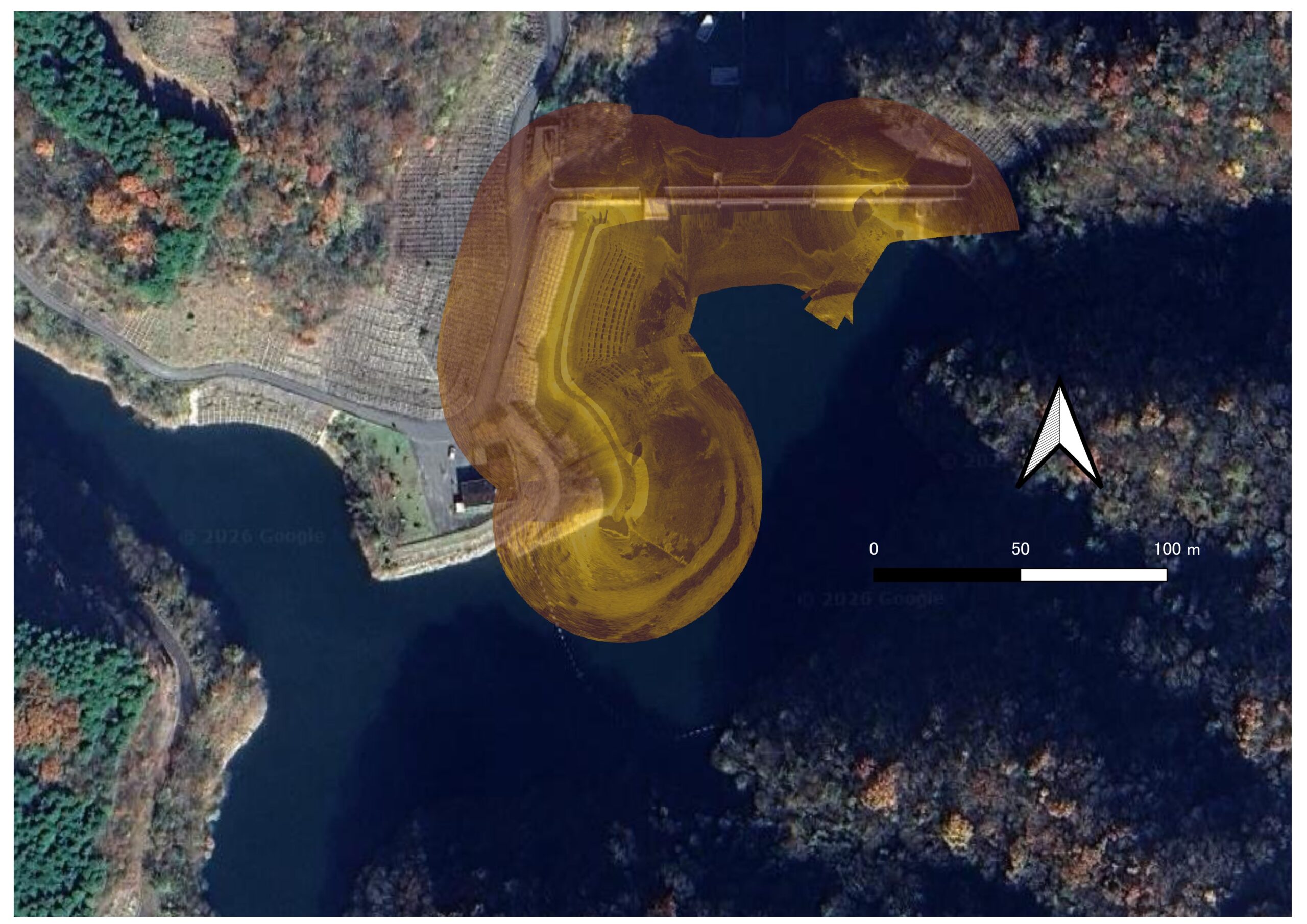

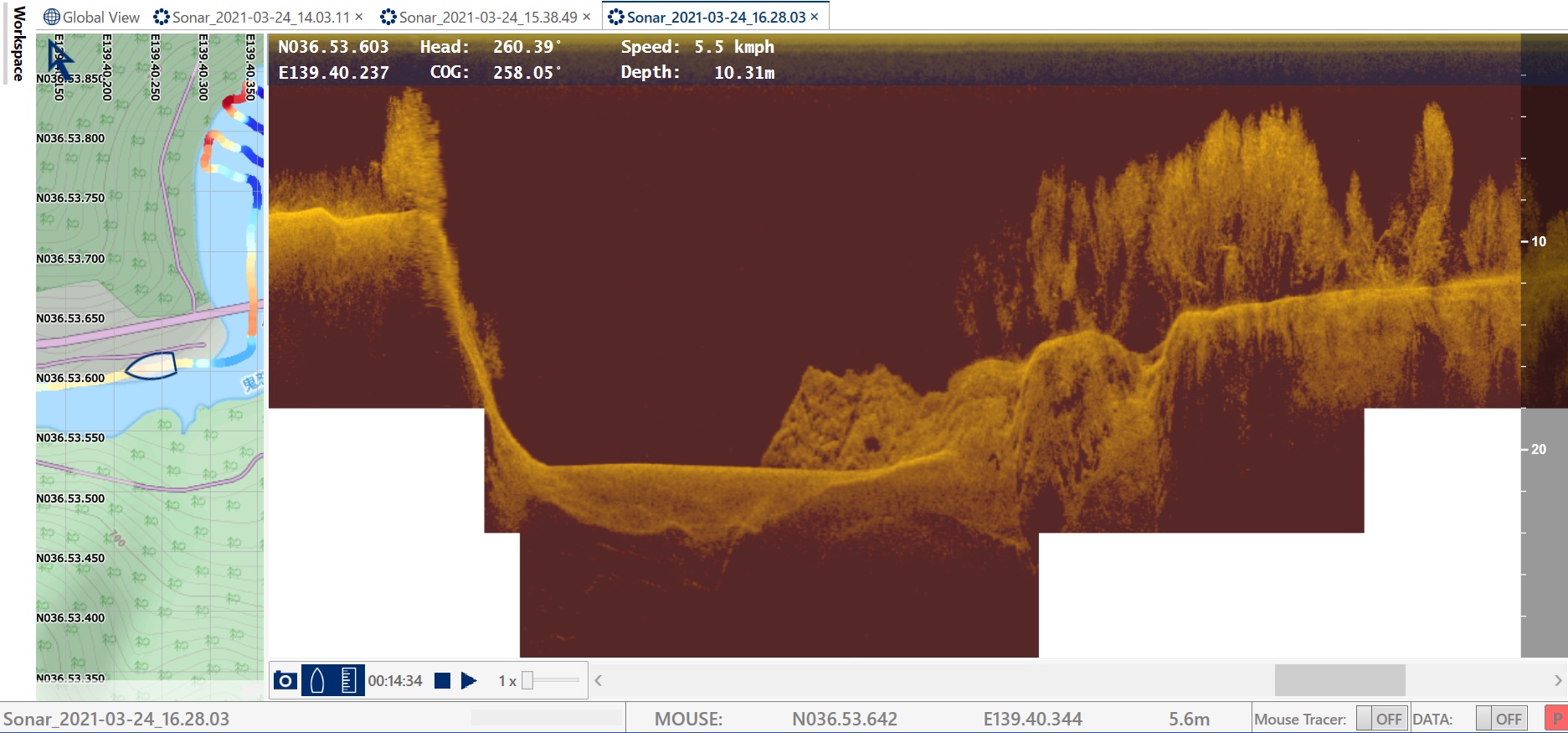

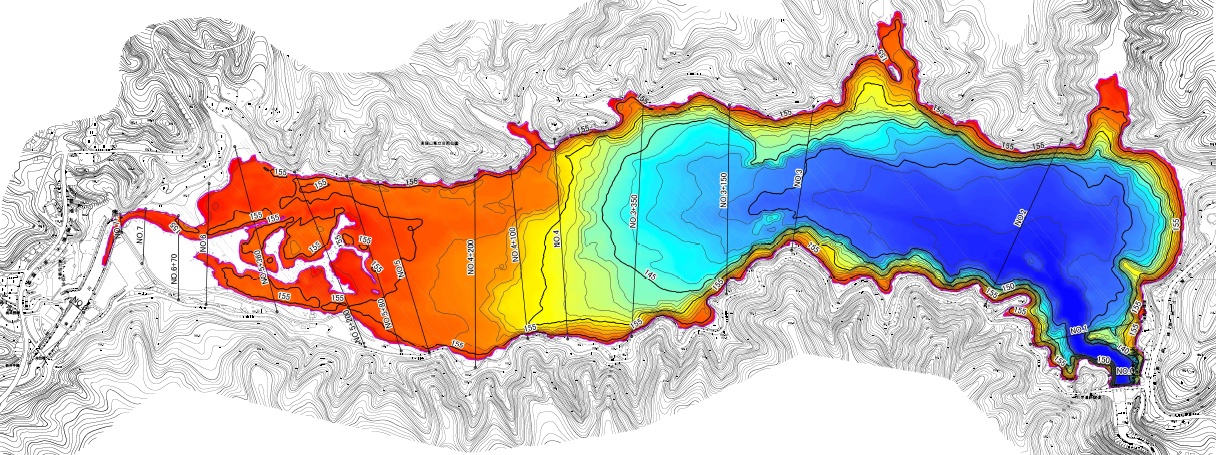

現地計測終了後、現地で等深線図(カラーコンター)により堆砂状況を視覚的に把握できます。従来と比較しデータ取得効率の向上＆高密度なデータ取得により、生産性を向上します。複数の振動子（ソナー）を組み合わせ、これまで見えなかった水中構造物や河床の状況を可視化します。

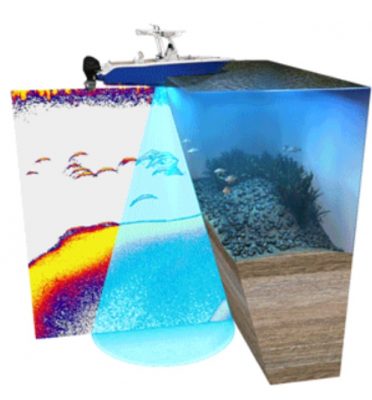

２Dソナー
船の直下にやや広めの円錐型ビームを発信し、その測深結果から等深線図を作成しています。

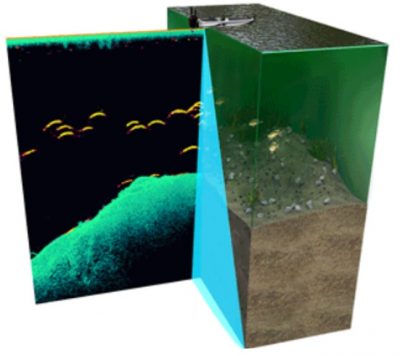

ダウンスキャンソナー
船の直下に高周波数の超音波を発信し、その反射画像の映像化を行い右に表示しています。

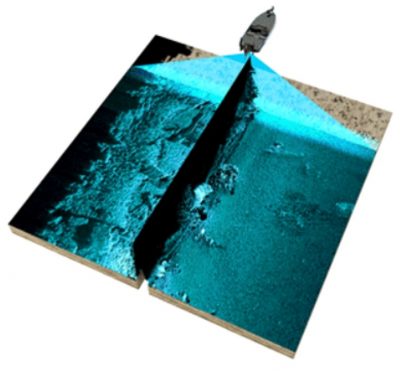

サイドスキャンソナー
船の両舷方向に高周波の超音波を発信し、その反射画像の映像化を行い右に表示しています。

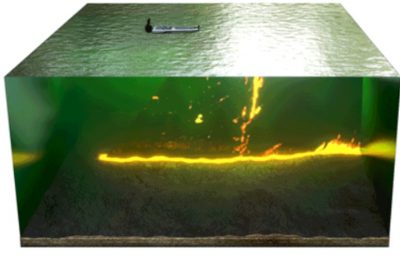

アクティブターゲットライブソナー

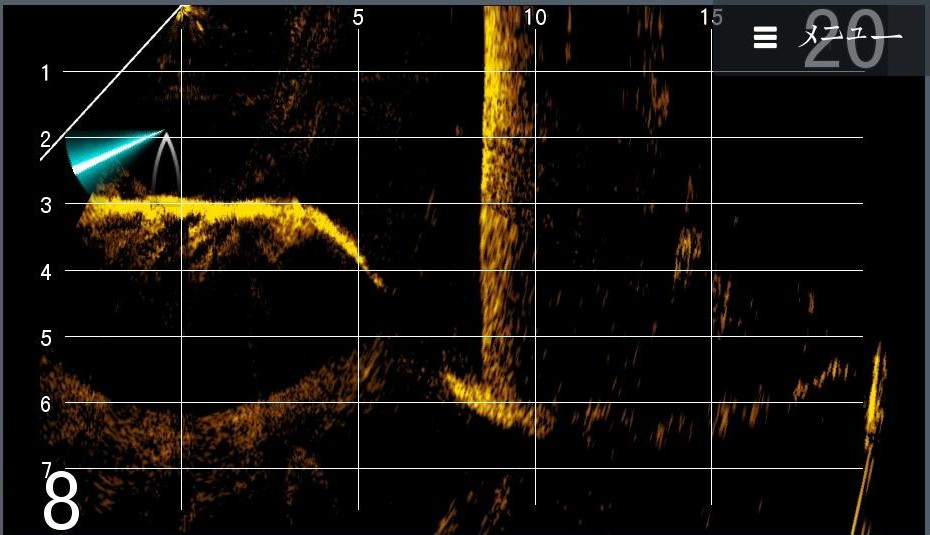

船の前方の高解像度の映像を利用しサイドスキャンソナーを比較して橋脚の洗堀を調査した例です。
各測定原理画像 出典 URL：https://www.lowrance.com/sonar-basics/
3Dモデル

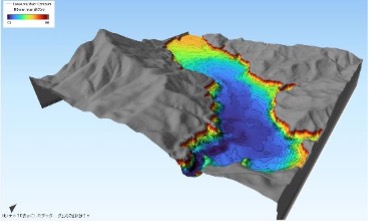

Nソナー※による水底地形図の3Dモデルをご覧いただけます。
3Dモデル：ダム湖（外部リンク）

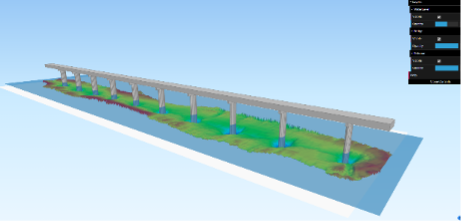

3Dモデル：橋梁の洗堀（外部リンク）
※魚群探知機を用いたダム貯水池３Dマッピング技術 NETIS登録番号 QS-220006-A
