レーザー変位計における大型トンネル模型
(1.5×1.5×1.0m)試験自動制御プログラム

当社では、今回のシステム開発に当たり、ステッピングモーター、メガトルクモーターとＡ／Ｄ、Ｄ／Ａボードを組み合わせ、
 ＲＳ２３２Ｃポート、ＰＣＩバス接続のコントロールボードを用い、それらを高速かつ精密に制御することが可能となりました。

今回の各システム及びプログラムは、この制御システムによって構築されています。

リアルタイムでトンネル内径を計測する模型試験を、当社設計による自動制御システムにて実施いたしました。

今回のシステムの特徴

• 高速レーザ変位計によるトンネル内径変形測定
• GPIBによる500ｃｈ以上のサンプリング
• FIFOメモリ転送技術によりレーザ変位計の高速サンプリング実現
• リアルタイムの応力・ひずみ制御の切り替え
• 80ｃｈ（最大500ch)による土圧・変位等の計測
• 三方向独立応力載荷・除荷制御
• 三方向独立ひずみ載荷・除荷制御
• GPIB・ADボード・DAボード・DIO制御における自動計測システム

今回のシステムを用いてレーザー変位計をデジタル制御する事により、
 高速かつリアルタイムでトンネル内径の変位を計測する事が可能となりました。

カスタマイズすることにより、柔軟なシステム構築及び設計に対応いたします

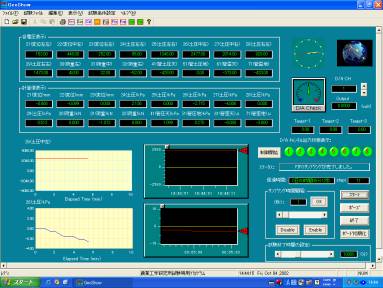

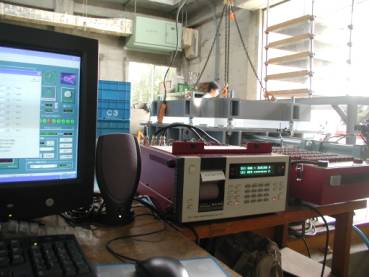

土圧変位モニターパネル	試験計測システム一式
レーザー変位計	レーザー変位計
