当社では、今回のシステム開発に当たり、ステッピングモーター、メガトルクモーターとＡ／Ｄ、Ｄ／Ａボードを組み合わせ、
ＲＳ２３２Ｃポート、ＰＣＩバス接続のコントロールボードを用い、それらを高速かつ精密に制御することが可能となりました。
今回の各システム及びプログラムは、この制御システムによって構築されています。
システムとしての特徴
- Contec,InterfaceのA/D，D/Aボード等に対応。
- A/D：128ch対応、D/A：32ch対応
- Trendグラフ ・ 経時グラフ・力学特性グラフがリアルタイムで表示
- FIFOメモリ転送より10000回/秒以上の高速サンプリングを実現しています
- Optioの使用で，より多種の自動制御に対応します
技術的特徴
- RS232Cを通してメガトルクモータに対する制御
- 速度制御対応
- 位置(ひずみ）制御対応
- トルク(応力)制御対応
- 40万の1以上の高精度位置制御
- リアルタイムの応力・ひずみ制御の切り替え
- SMC-2P(PCI)ボードを通してステッピングモータに対する制御
- ステッピングモータに対する制御より，背圧・セル圧の自動載荷を実現
- リアルタイムでの速度調整（一万倍の調整範囲）
- ニーズに応じての計測パラメータの選択
- 自動制御及び手動サンプリングの切替え
- ステージコントロールにより，複雑な制御経路を事前設定によって自動制御を行う
- 長期クリープ試験三軸試験
- 任意載荷経路による試験
- 平均主応力一定試験
- 定ひずみ速度試験
- KoCUB試験
以上により、今までのシステムよりも、より視覚的、
客観的なデータを迅速・正確に得ることが可能となります。
 |
 |
基本メニュー構成 |

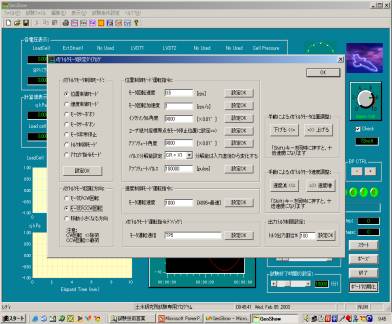

メガトルクモーター制御パネル |
 |
|

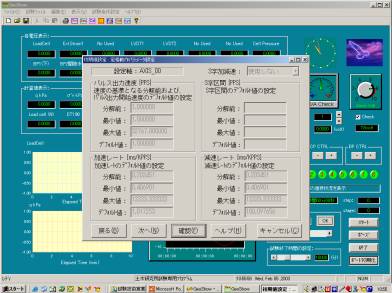

ステッピングモーター制御パネル |
速度調整及び計測パラメーター変更パネル |
 |
|
制御経路設定パネル |

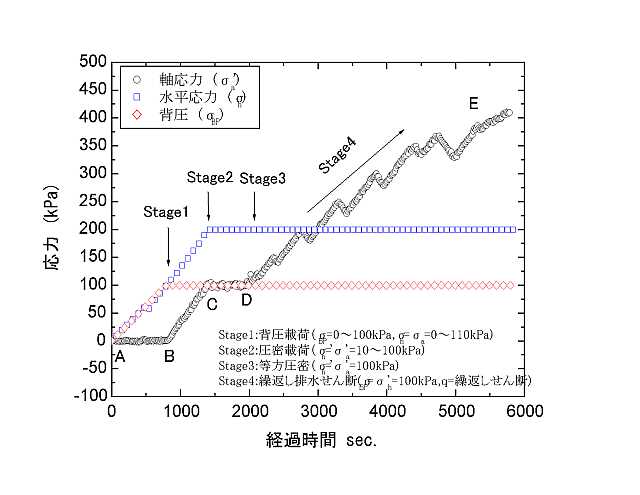

ステージ制御システムの精度確認試験結果 |
