◆始めませんか？ ～G-Cubeﾘﾘｰｽ案内～ IT-001
《 利用法 》
G-cube（統合地盤情報管理システム）を利用することにより、
① パソコン上でGISや地盤情報データベースが軽快に動く。
② 地盤内を可視化できる。
など、土木建築分野の技術者が欲する機能を安価に実現できます。
|

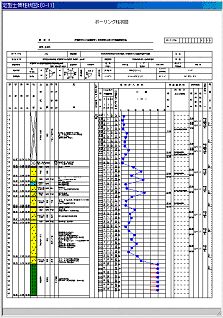

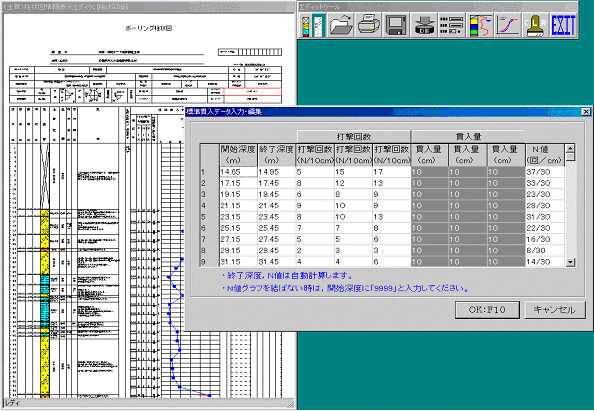

柱状図の入力 |

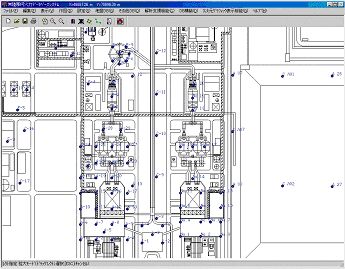

ボーリング位置・断面図位置の表示 |

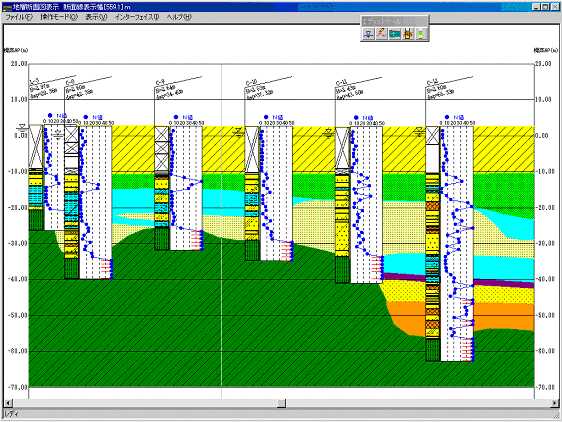

地質断面図の作成・表示 |
|
◆無償配布情報 その1 柱状図作成ツール IT-002
《 無償配布情報 その１ 》
柱状図作成ツール （GeoBuild）を、上記ホームページよりダウンロードサービス開始！
柱状図データ （土質・岩盤）の入力・表示・印刷など、製品版と同等の機能を御利用いただけます。
使用期間は無期限！！システムの更新は、随時行っていく予定です。是非、お試し下さい。
これまでは、入力ツールですら有料でしたが、これを使えば無償です。
かつて今までこのようなフリーにて提供されたことがあったでしょうか。
土質柱状図 （JACIC様式）や岩盤柱状図 （JACIC様式）のほかにもスウェーデン式サウンディングの入力、土性図の表示、
粒径加積曲線の表示、三軸試験集積図の表示、圧密試験集積図の表示 （e-log p曲線，圧密圧力－体積圧縮指数、
圧密圧力－圧密係数）、繰り返し非排水三軸試験集積図、動的変形試験集積図の表示、印刷に対応しています。
さらに、複数の柱状図の一括印刷、JACIC形式ファイルのインポート・エクスポート、 柱状BASE、
岩盤柱状BASEファイルのインポート・エクスポート、土性BASEファイルのインポート、
建設CALS/EC （地質調査資料整理要領（案） H13.8） による電子納品にも対応！！
フォーマット変換は…
・ボーリング交換用データ （XMLフォーマット）への変換
・地質情報管理ファイル （XMLフォーマット）の作成
・電子柱状図 （PDFフォーマット）の出力 Adobe社のAcrobatが必要となります）
・電子簡略柱状図DXF （CADデータ交換フォーマット）の出力 【対応済】
【動作環境】
Microsoft Windows （95/98/Me/NT4.0/2000）
これだけできて、すべて無償で使用できます。
◆無償配布情報 その2 断面図作成ツール IT-003
《 無償配布情報 その２ 》
断面図作成ツール（LayBuild）を、上記ホームページよりダウンロードサービス開始！
柱状図作成ツール（GeoBuild）で作成したボーリングデータを基に、
地質断面図の作成・編集・印刷を行うことができます。
使用期間は無期限！！システムの更新は、随時行っていく予定です。
是非、お試し下さい。
これまでは、入力ツールですら有料でしたが、これからは、断面図作成も無償です。
かつてこのような高機能なソフトがフリーにて提供されたことがあったでしょうか。
【機能】
地質断面図の作成・編集・印刷
GeoBuildで作成したボーリングデータの表示
DXFフォーマット （CADデータ交換形式）への変換
深度分布図の表示 （次期バージョンで対応）【動作環境】
Microsoft Windows （95/98/Me/NT4.0/2000）
【動作環境】
Microsoft Windows （95/98/Me/NT4.0/2000）
GeoBildとLayBuildの組合わせで、柱状図作成と断面図の作成が無料にて可能です！！
これだけできて、すべて無償で使用できます。

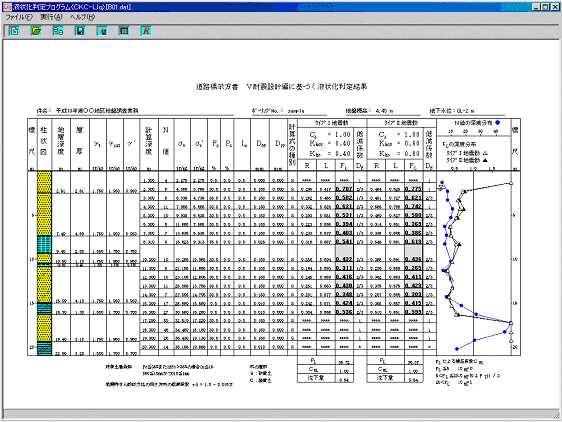

◆無償配布情報その３ 液状化判定プログラム IT-004
《 無償配布情報 その３ 》
柱状図作成ツール （GeoBuild）で作成したボーリングデータを基に、
液状化抵抗率FL値などを計算することができます。使用期間は無期限！！
システムの更新は、随時行っていく予定です。是非、お試し下さい。
これまでは、入力ツールですら有料でしたが、これからは、簡易液状化ツールも無料です。
【機能】
各種判定基準に基づいた液状化簡易判定計算
SI単位系、CGI単位系ともに対応
計算結果をグラフや表で表示・印刷
液状化に伴う一次元沈下量予測機能
【対応している判定基準】
・日本道路協会「道路橋示方書・同解説 Ⅴ耐震設計編 （平成2年2月）」
・日本道路協会「道路橋示方書・同解説 Ⅴ耐震設計編 （平成8年12月）」
・日本建築学会「建築基礎構造設計指針 （昭和63年1月）」
・日本港湾協会「港湾の施設の技術上の基準・同解説 （平成元年6月）」
・消防法 （限界N値法）
・消防法新基準 （PL法）
・沿岸開発技術センター「埋立地の液状化対策ハンドブック改訂版 （平成9年8月）」
G-Cubeとのリンクで液状化ハザードマップを容易に作成
【動作環境】
Microsoft Windows （95/98/Me/NT4.0/2000）
これだけできて、すべて無償で使用できます。
◆Ｇ－Ｃｕｂｅはあらゆる分野に適応できます IT-005
Ｇ－Ｃｕｂｅ（統合地盤情報管理システム）は、皆様のニーズにこたえ、 あらゆる分野で御利用いただいております。
| 分 野 |
内 容 |
| エネルギー施設・管理 |
電力（火力、水力） |
施設敷地のデータベース構築 |
| 石油（プラント、油槽所） |
施設敷地のデータベース構築 |
| 地域防災 |
地震 |
阪神淡路大震災の被害マップ |
| 地すべり |
地すべりブロックのデータベース化 |
| 土木設計 |
道路 |
建設CALS実証フィールドにおけるデータベース構築 |
| 河川 |
堤防管理用のデータベース構築 |
| 宅地造成 |
施工管理用支援システム |
| 地盤研究・地質図作成支援 |
神戸市 |
神戸JIBANKUNの開発 |
| Ｋ市、Ｍ市 |
行政管内柱状図の電子化作業 |
| ソフトの受託開発 |
GISソフトと地盤情報データベースのインターフェース開発 |
| 地盤の3次元CGソフト開発 |
そのほか、みなさまのご要望に応じます！
お問い合わせは、技術センター 王寺・後藤まで TEL 03-3208-5252
G-Cubeは国土交通省の新技術情報提供システム (NETIS)に登録されています。No.KT-990372
