今治市被災写真

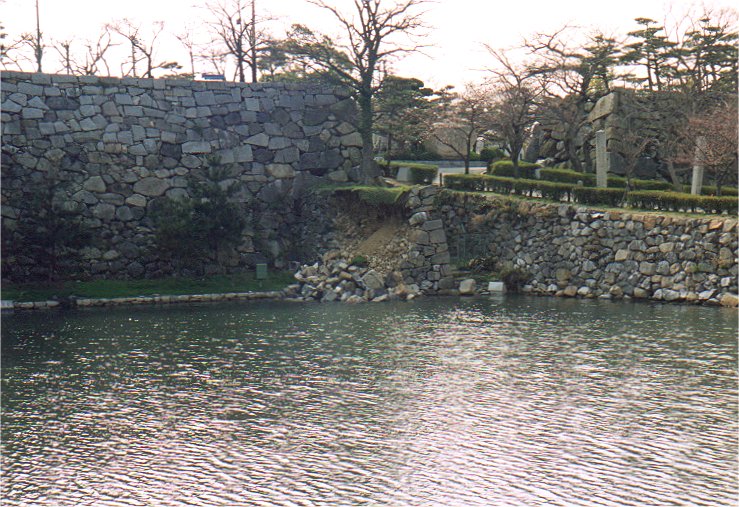

�@今治城　
城の石垣が崩壊。お掘周辺の石垣も変形を受ける。

�A市民会館（別宮町）　
市民会館の窓ガラスの多くが割れる。サッシはなく、ガラスは建物に直接接合する。周辺建物のガラスの被害はない。

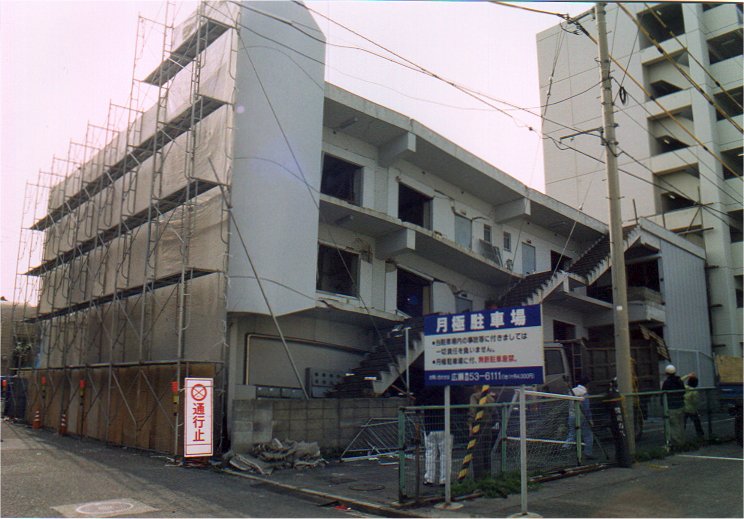

�B倒壊マンション（恵美須町）
3階建てのマンション（1階は駐車場）の1階支柱が崩れ落ち、２階が１階になった。マンションは全体的に10°程度傾むき、多数の亀裂が生じた。このマンション倒壊により、駐車場の車は押しつぶされたが、けが人はなかった。

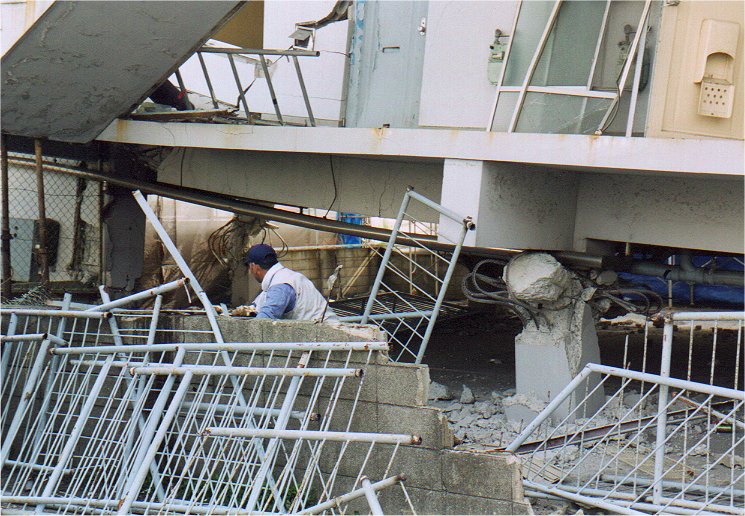

�C倒壊マンション（恵美須町）
駐車場の支柱は鉄筋がぐにゃりと曲がる。柱に鉄筋は巻いていない。

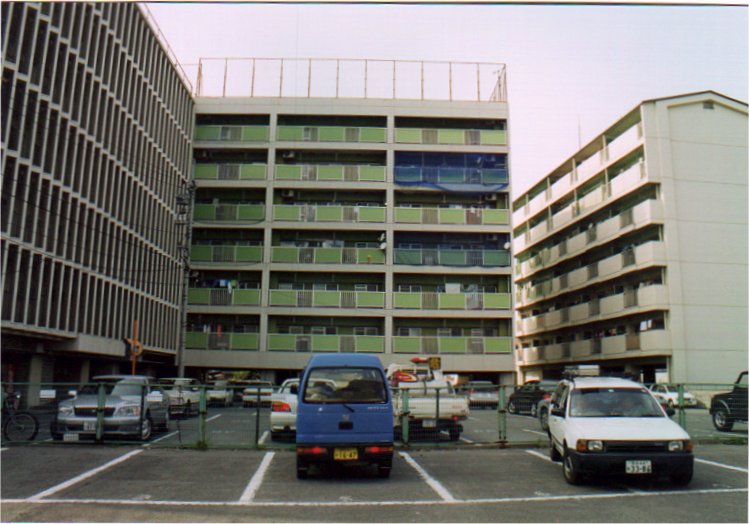

�D倒壊マンション周辺（恵美須町）
周辺のマンションは倒壊マンションと同じようなピロティ-構造だが、全く被害は認められない。
