中空ねじり自動制御システム

　土の変形特性を求める試験として、一般的に実施されている中空ねじり試験について、当社では、Windows上で動作する自動制御プログラムを、開発しました。従来、この試験は制御する項目が多く、かなり手間のかかるものでしたが、当社のシステムでは、自動制御を可能としました。これにより、大幅な省力化が可能です。

開発したシステムは、東大生産技術研究所・独立行政法人土木研究所・中央開発の中空ねじり試験機に対応しています。

システムとしての特徴

• A/D:32ch対応，D/A:8ch対応。
• FIFOメモリ転送により，高速サンプリング実現。
• 微小繰り返し，LDT計測等対応
• 電圧と物理量の経時グラフ・力学特性グラフがリアルタイムで表示。

技術的特徴

• 表示電圧とA/D電圧の組合わせが自由
• 表示物理量と計算値の組合わせが自由
• グラフで表示する電圧・物理量の選択が自由
• 試験前に実験パターンの自由設定
• 不規則波試験の自動制御
• 任意載荷経路を段階制御より実現
• 応力制御とひずみ制御の対応
• 自動圧密載荷・除荷，手動圧密の対応
• ねじり繰返し自動制御
• 軸載荷方向の繰返し自動制御
• リアルタイムのねじり速度の調整
• リアルタイムの軸速度調整

以上により、今までのシステムよりも、より視覚的、 客観的なデータを迅速・正確に得ることが可能となります。

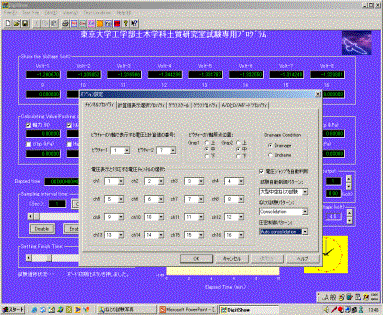

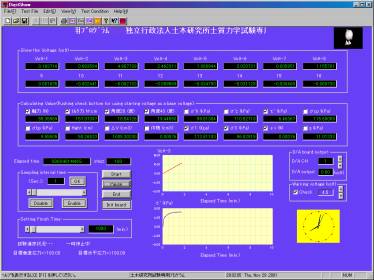

独立行政法人土木研究所用システム	チャンネルプロパティー表示

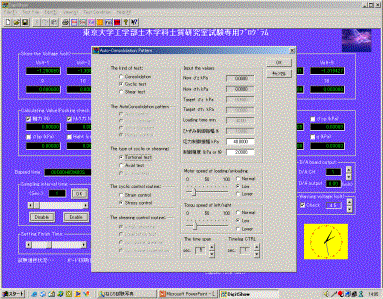

任意載荷設定パネル	東京大学生研型の微小ひずみレベル計測可能な中空ねじりシステム

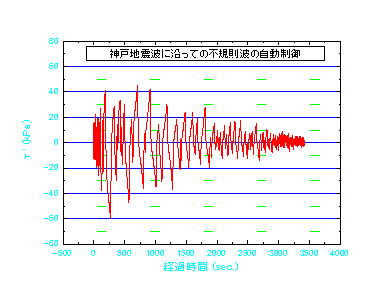

	神戸地震波に沿って不規則波の自動制御 自動せん断応力反転判断 自動せん断ひずみ反転判断 自動過剰間隙水圧反転判断 任意の波形にて、試験を自動にて実施可能です
神戸地震波の波形
