物理試験データ整理プログラム

ビジュアル的なデータ整理，整理したデータの一元管理及び電子化。物理試験で得られたデータを、グラフを見ながら整理が可能となります。また、整理したデータは一元的に管理し、データベースの構築が可能となります。

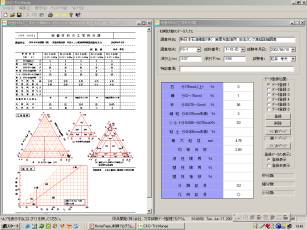

左上；粒径加積曲線	地盤の工学的分類
土の液性・塑性限界試験	土質試験結果一覧表

力学試験（土質・岩石）制御システム・データ整理プログラム

当社の開発したシステムでは、以下のようなことが可能です

• 4供試体の同時制御


• リアルタイムで試験結果の確認


• 圧密・一軸・三軸試験全対応


• 試験結果とデータシートのリンク。

これにより、従来の手法と比較して、大幅な省力化が可能です。

試験終了時には、ほぼデータシートが完成します。

リアルタイム試験結果表示	三軸試験結果グラフ出力イメージ
排水量-圧密関係のリアルタイム表示	三軸試験結果と、モール円の表示
三軸圧縮試験結果出力イメージ	三軸圧縮試験結果出力イメージその２



岩石三軸圧縮試験自動制御システム

当社のシステムは、岩石三軸圧縮試験を自動制御で実施可能です。収集されたデータはリアルタイムで確認可能です。以下にシステムの特徴を示します。

• LDT技術により微小繰返し制御でより精密な試験結果が得られます
• 二重セル法などによりポアソン比測定が可能です
• 軟岩から硬岩までの広範囲の試験に対応しています
• 30Mpa高拘束岩石力学試験に対応 しています

三軸圧縮試験自動制御システム



圧密試験（段階載荷）



圧密試験の段階載荷の制御が可能です。得られたデータはリアルタイムで収集・表示・グラフ化にて示されます。

試験終了時には、ほぼデータシートが完成します。

土質圧密試験データ処理	沈下曲線データ処理
圧密試験測定データ	圧密試験計算書
