無償ソフト紹介

現在中央開発では無料ソフトをご用意しております。
下記のダウンロードサイトよりダウンロードできます。

ダウンロードサイト »

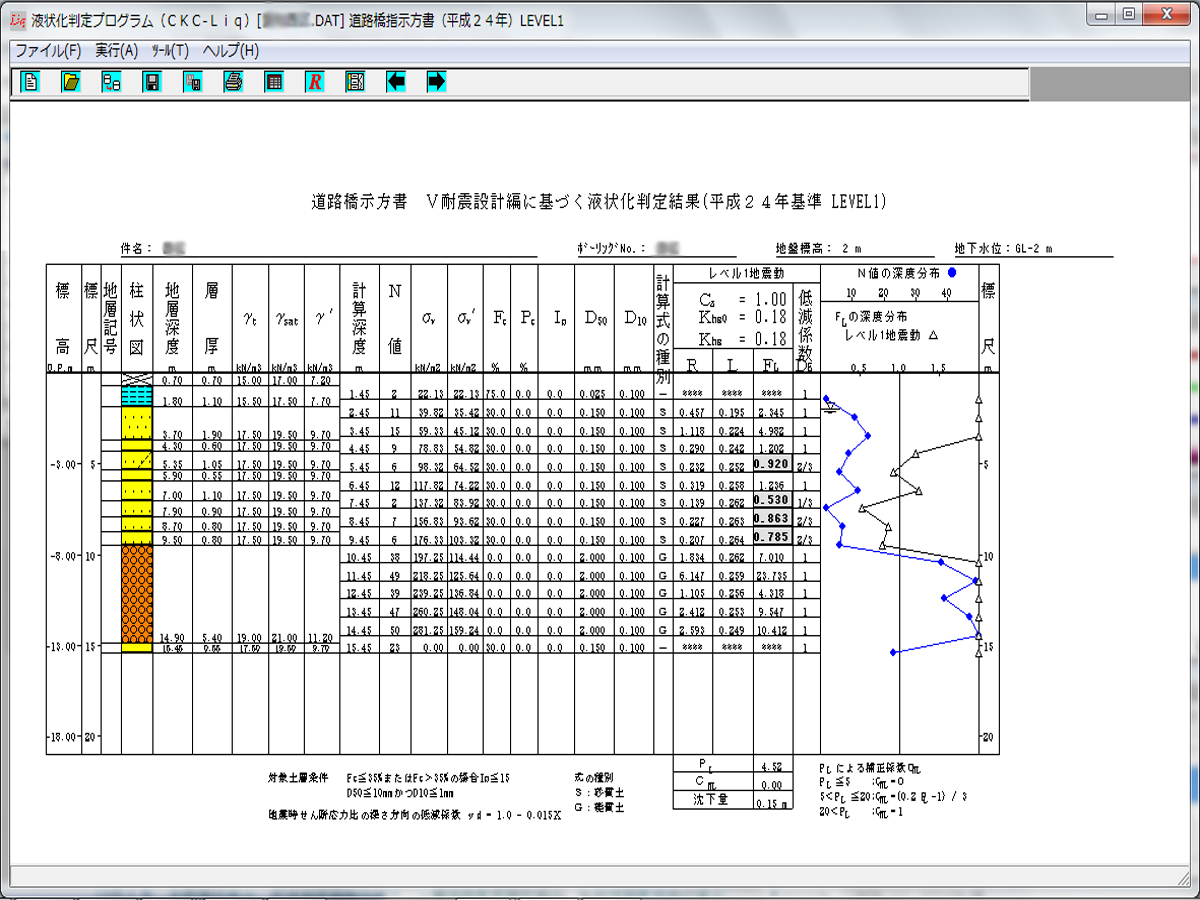

液状化簡易判定ソフト(CKC-Liq)

ckcliq3

CKC-Liq

柱状図作成ツールで作成したボーリングデータを基に液状化抵抗率FL値などの計算を行うことができます。

【機能】
  • 各種判定基準に基づいた液状化簡易判定計算
  • SI単位系、CGI単位系ともに対応
  • 計算結果をグラフや表で表示・印刷
  • 液状化に伴う一次元沈下量予測機能
【対応している判定基準】
  • 日本道路協会「道路橋示方書・同解説 Ⅴ耐震設計編 (平成14年3月)」
  • 日本道路協会「道路橋示方書・同解説 Ⅴ耐震設計編 (平成24年3月)」
  • 日本建築学会「建築基礎構造設計指針 (昭和63年1月)」
  • 日本建築学会「建築基礎構造設計指針(平成13年10月)」
  • 日本港湾協会「港湾の施設の技術上の基準・同解説 (平成元年6月)」
  • 消防法 (限界N値法)
  • 消防法新基準 (PL法)
  • 沿岸開発技術センター「埋立地の液状化対策ハンドブック改訂版 (平成9年8月)」
  • 高圧ガス保安協会
    「高圧ガス設備等耐震設計指針 レベル1耐震性能評価(平成9年8月)」
  • 高圧ガス保安協会
    「高圧ガス設備等耐震設計指針 レベル2耐震性能評価(平成12年9月)」

ダウンロードサイト »

~~以下のソフトは最新版の公開に伴い、開発を終了しました。~~

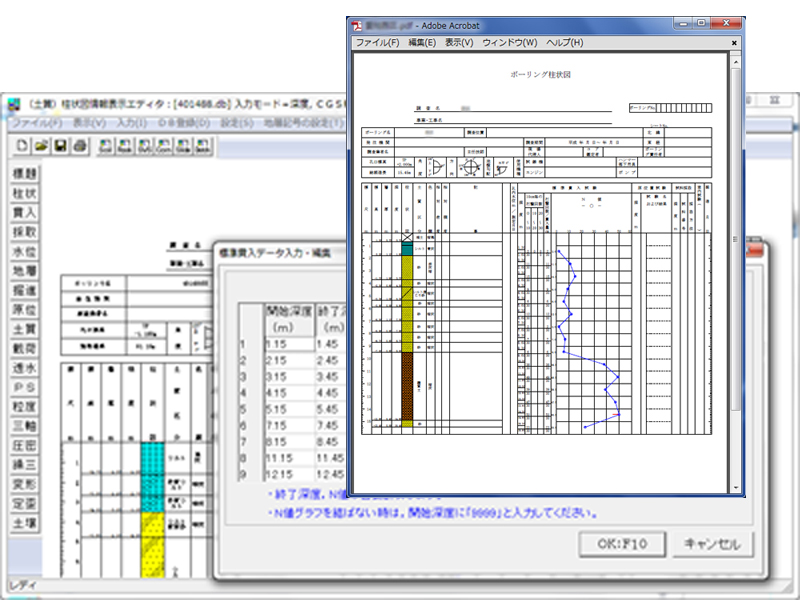

柱状図作成ツール(GeoBuild)

柱状図作成ツールは最新版(有償ソフト)を平成29年10月11日にリリースしています。詳細はこちら



柱状図データ (土質・岩盤)の入力・表示・印刷など、製品版と同等の機能を御利用いただけます。
使用期限はございません!!新指針対応版の開発に伴いシステムの更新は、終了いたしました。

【機能】

geobuild

GeoBuild

土質柱状図 (JACIC様式)や岩盤柱状図 (JACIC様式)のほかにもスウェーデン式サウンディングの入力、土性図の表示、粒径加積曲線の表示、三軸試験集積図の表示、圧密試験集積図の表示 (e-log p曲線,圧密圧力-体積圧縮指数、圧密圧力-圧密係数)、繰り返し非排水三軸試験集積図、動的変形試験集積図の表示、印刷に対応しています。

 さらに、複数の柱状図の一括印刷、JACIC形式ファイルのインポート・エクスポート、 柱状BASE、岩盤柱状BASEファイルのインポート・エクスポート、土性BASEファイルのインポート、建設CALS/EC (地質調査資料整理要領(案) H13.8) による電子納品にも対応!!

以下のフォーマット変換を行うことができます

  • ボーリング交換用データ (XMLフォーマット)への変換
  • 地質情報管理ファイル (XMLフォーマット)の作成
  • 電子柱状図 (PDFフォーマット)の出力 Adobe社のAcrobatが必要となります
  • 電子簡略柱状図DXF (CADデータ交換フォーマット)の出力 【対応済】

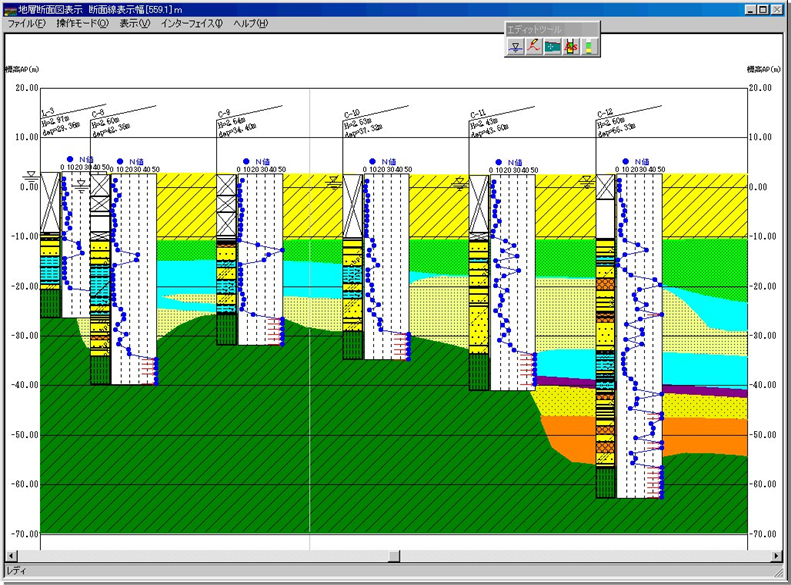

断面図作成ツール(LayBuild)

laybuild

LayBuild

柱状図作成ツールで作成したボーリングデータを基に地質断面図の作成・編集・印刷を行うことができます。

【機能】
  • 地質断面図の作成・編集・印刷
  • GeoBuildで作成したボーリングデータの表示
  • DXFフォーマット (CADデータ交換形式)への変換

受賞

地盤工学会賞状これらのツール群の開発と無償公開に関して、地盤情報の電子化およびデータベース化の推進に向けた社会的貢献、地盤工学をはじめとする地球科学分野の研究に寄与した功績を高く評価され、平成21年度に地盤工学会より技術業績賞をいただきました。
